Пластинчатые теплообменники для рекуперации тепла воздух-воздух

Пластинчатый теплообменник передает энергию между двумя воздушными потоками через теплопроводящие пластины. Приточный и вытяжной воздух проходят по противоположным сторонам пластин и никогда не смешиваются, поэтому пластинчатый сердечник является выбором по умолчанию, когда входящий воздух не должен улавливать запах выходящего воздуха. Пластины покрыты гидрофильной алюминиевой фольгой или алюминиевой фольгой с эпоксидным покрытием, которая легко смачивается, поэтому конденсат стекает по каналу, а не снижает скорость передачи.

Четыре конфигурации в линейке пластин ROTER

Модель Расположение воздушного потока Что он рекуперирует Ссылка

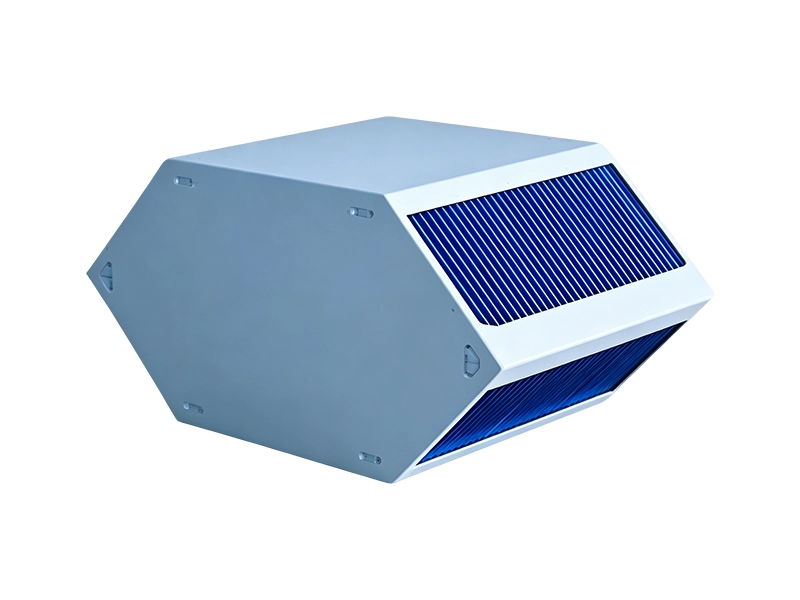

Противоточный перекрестный пластинчатый теплообменник Частично перекрестный, частично противоточный Тепло, с полностью разделенным приточным и вытяжным воздухом Подробнее

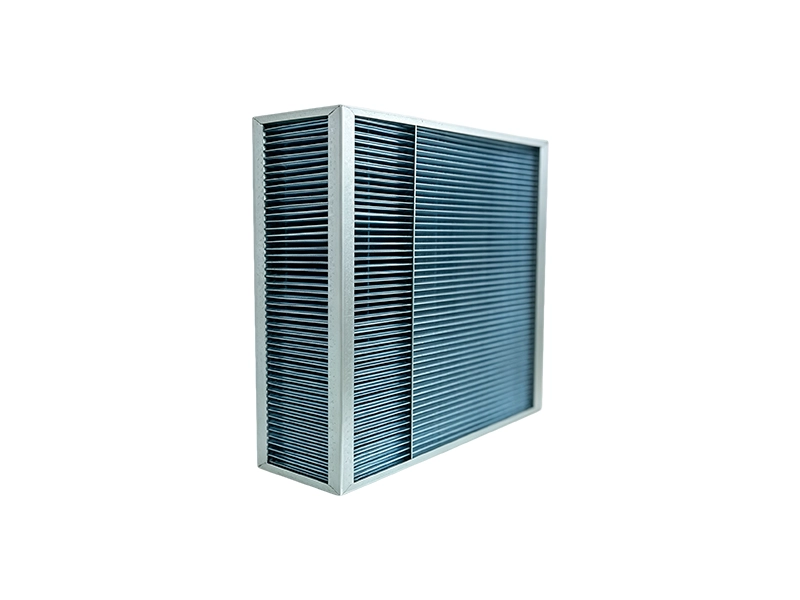

Противоточный пластинчатый теплообменник Противоток Нагрев при минимально возможной температуре процесса передачи Подробнее

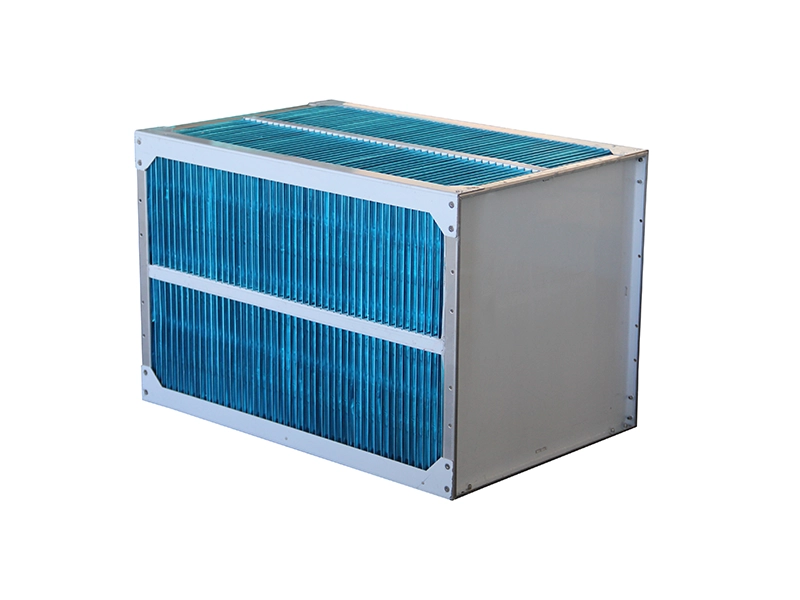

Пластинчатый чувствительный теплообменник Крест поток через закрытые алюминиевые ребра Только ощутимое тепло, без влаги Подробнее

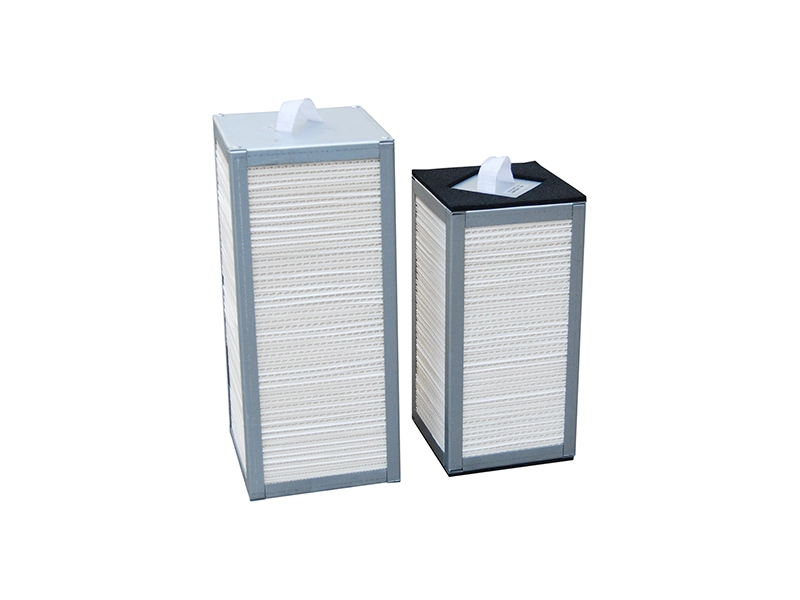

Общий пластинчатый теплообменник Теплообменная бумага и каналы из гофрированной бумаги Тепло и влага, без перекрестного загрязнения Подробнее

Чем диапазон пластин отличается от других основных типов

По сравнению с ротационным теплообменником пластинчатый сердечник не имеет вращающихся частей, поэтому нет ничего, что могло бы изнашиваться, и нет влагопоглотителя, который можно было бы заменить, но он ограничен материалом самой пластины и не может перемещать влагу через твердый барьер. По сравнению с теплообменником с тепловой трубкой пластинчатый сердечник достигает более низкой температуры передачи, но не имеет свойств отсутствия конденсата. Там, где требуется простое разделение воздушного потока с хорошей рекуперацией тепла, семейство пластин обычно является наиболее экономичным решением.

Где используются пластинчатые теплообменники

Применяются пластинчатые теплообменники ROTER для рекуперации энергии в жилых, коммерческих и промышленных системах вентиляции. На практике это означает квартиры и дома с механической системой вентиляции, офисы и торговые центры с установкой свежего воздуха, больницы и лаборатории, где необходимо исключить перекрестное загрязнение, а также промышленные предприятия, рекуперирующие тепло от производственной вентиляции.

Что указывать при запросе

  • Воздушный поток как на приточной, так и на вытяжной стороне, а также статическое давление вентилятора, с которым должен работать сердечник.
  • Расчетные условия на открытом воздухе и требуемые условия в помещении, поэтому площадь передачи можно рассчитать, а не гадать.
  • Достаточно ли разумной рекуперации тепла, или также необходима скрытая рекуперация. Только разумное дешевле и проще; Для полной рекуперации тепла требуется теплообменный бумажный сердечник.
  • Подверженность коррозии. Гидрофильная фольга подходит для стандартного воздуха в помещении; фольга с эпоксидным покрытием доступна там, где воздух агрессивен или сердечнику требуется более длительный срок службы.

Отправьте эти данные, и команда инженеров ROTER предложит тип сердечника, площадь лицевой стороны и количество каналов, а также габаритный чертеж и ожидаемые характеристики.
