Теплообменник с рекуперацией тепла расположен в середине вентиляционной системы: приточный и вытяжной воздух проходят через него по отдельным каналам, а тепло - в выходящий воздух передается входящему воздуху. В результате свежий воздух подается без полной нагрузки на систему кондиционирования, которая в противном случае потребовалась бы для его кондиционирования. ROTER производит три типа сердечников, каждый с разным принципом работы, и поставляет их как в виде сердечников, так и в сборе.
Два потока воздуха разделены теплопроводящими пластинами, и тепло проходит через них за счет проводимости. Приточный и вытяжной воздух никогда не смешиваются, поэтому запах и влага не могут передаваться между ними. В сердечниках пластин ROTER используется высококачественная гидрофильная алюминиевая фольга или алюминиевая фольга с эпоксидным покрытием; фольга имеет покрытие, которое легко смачивается, поэтому конденсат стекает по поверхности, а не закупоривает канал и уменьшает передачу.

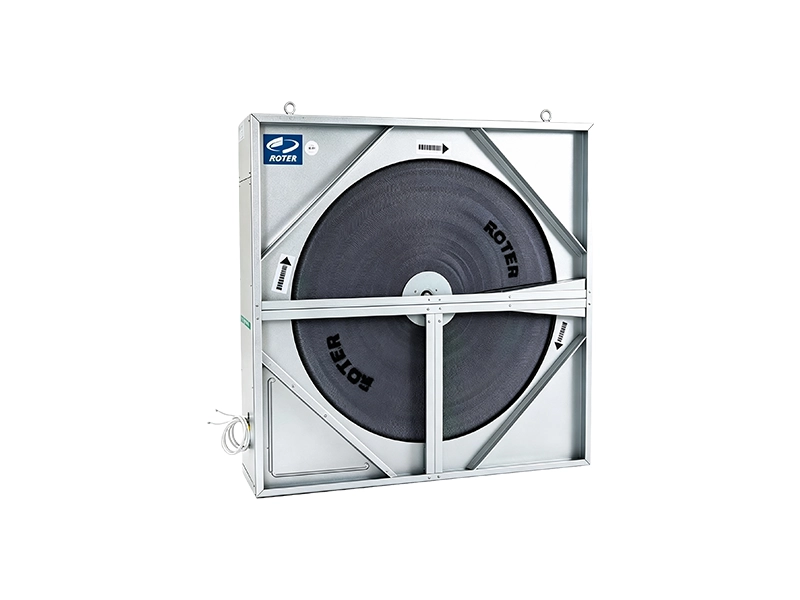

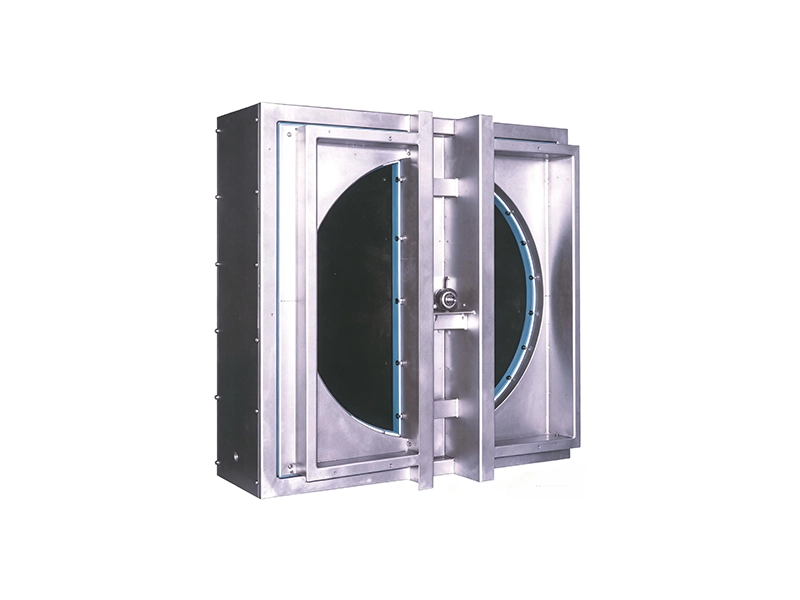

Сотовый ротор вращается непрерывно со скоростью 10 об/мин и действует как ядро для хранения тепла и холода. Свежий воздух проходит через один полукруг, а вытяжной воздух течет противотоком через другой, поэтому два потока обмениваются теплом через одну и ту же вращающуюся матрицу. Можно утилизировать до 75% тепловой энергии отработанного воздуха. ROTER производит сердечники ротора, осушитель на основе молекулярных сит и технологию производства алюминиевой фольги непосредственно по технологии, полученной в США, в различных спецификациях.

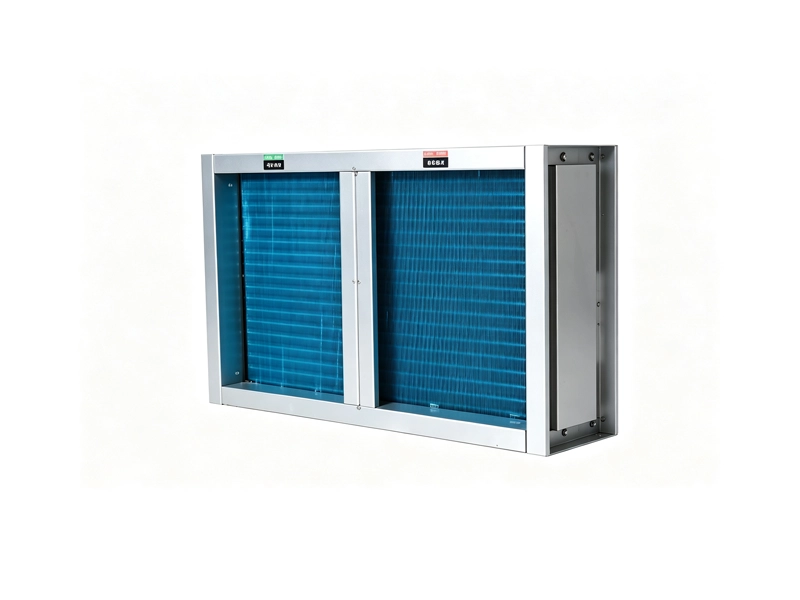

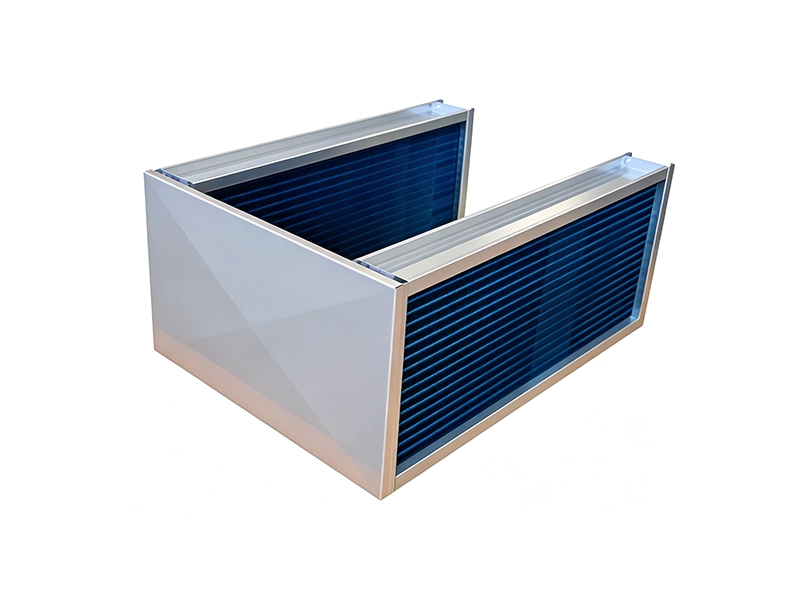

Гравитационная тепловая трубка не движется части и не могут протекать. Секция испарителя поглощает тепло из потока горячего воздуха; пар, образующийся внутри трубы, попадает в секцию конденсатора, где поток холодного воздуха забирает тепло обратно, а конденсат возвращается под действием силы тяжести. При расположении U-образного типа секции испарителя и конденсатора располагаются горизонтально по обе стороны от испарителя вентиляционной установки и соединяются медными трубками, что является конфигурацией, используемой для осушения.
| Требование | Рекомендуемое ядро | Почему |
|---|---|---|
| Свежий воздух не должен улавливать запах выхлопных газов | Пластина | Физически разделенные воздушные пути твердым барьером |
| Максимальная рекуперация тепла от выхлопных газов большого объема | Вращающийся | Рекуперация до 75 % в компактном корпусе |
| Работа без конденсата, минимальное обслуживание | Тепловая трубка | Отсутствие движущихся частей, отсутствие утечек в водяном контуре |
| Влага должна быть удалена из системы подачи воздух | Общая пластина или осушительное колесо | Скрытая теплопередача, а не только явное тепло |
В помещении площадью 200 м², описанном в руководстве ROTER, наружный воздух с температурой 33°C подается при температуре около 28°C вместо 7°C, которые требуются для обычной вентиляции, что позволяет экономить примерно 1112 кВтч зимой и 1427 кВтч летом, что составляет годовую экономию примерно 42,3% при цене 0,48 юаней за кВтч. Поскольку нагрузка на оборудование для кондиционирования воздуха снижается, размеры установленного оборудования зачастую также можно уменьшить.
