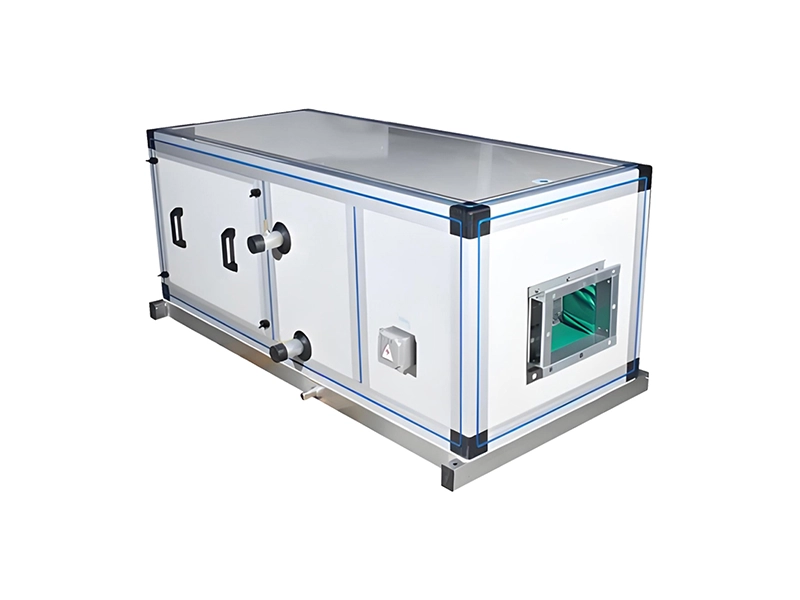

Потолочный рекуператор среднего размера

● Диапазон расхода воздуха: 1500–15 000 м³/ч.
● Применимо в помещениях КТВ, интернет-кафе, гостиницах, торговых центрах, фабриках, офисных зданиях, ресторанах, банках, классах, детских садах, больничных палатах и других подобных местах.
● Устройство монтируется под потолком, не занимая полезного пространства в помещении и не затрагивая внутреннюю отделку.
● Нагрев пластин с поперечно-противоточным потоком теплообменник повышает эффективность рекуперации энергии, снижает сопротивление воздуха и делает эффект энергосбережения еще более выраженным.

+86 18800560886 +86 17768519872

Потолочный рекуператор среднего размера — таблица производительности

Модель устройства	Номинальный воздушный поток (м³/ч)	Приточный вентилятор ЭСП (Па)		Вытяжной вентилятор ESP (Па)	Мощность двигателя (кВт)	Напряжение		Темп. Эффективность восстановления %	Шум устройства дБ(А)
Модель устройства	Номинальный воздушный поток (м³/ч)	4-рядный	6-рядный	Вытяжной вентилятор ESP (Па)	Мощность двигателя (кВт)	Напряжение		Темп. Эффективность восстановления %	Шум устройства дБ(А)
CXH-15DB	1500	180	130	130	0,45/0,37	380В	50 Гц	71	67
CXH-20DB	2000 г.	180	130	180	0,45/0,37	380В	50 Гц	72	68
CXH-25DB	2500	210	160	210	0,65/0,55	380В	50 Гц	72	68
CXH-30DB	3000	210	160	210	0,90/0,65	380В	50 Гц	71	69
CXH-40DB	4000	260	210	260	1,37/0,9	380В	50 Гц	68	69
CXH-50DB	5000	270	220	270	1,5/1,37	380В	50 Гц	68	73
CXH-60DB	6000	290	240	290	2,2/1,8	380В	50 Гц	72	75
CXH-70DB	7000	250	200	250	2,2/1,8	380В	50 Гц	69	75
CXH-80DB	8000	300	250	300	3,0/2,8	380В	50 Гц	71	77
CXH-90DB	9000	300	250	300	3,5/3,0	380В	50 Гц	69	77
CXH-100DB	10000	300	250	300	3,5/3,5	380В	50 Гц	71	78
CXH-120DB	12000	300	250	400	4,5/4,5	380В	50 Гц	70	79
CXH-150DB	15000	300	250	400	5,5/5,5	380В	50 Гц	70	80

Модель устройства	Охлаждающая способность (кВт)		Тепловая мощность (кВт)		Общий вес теплового агрегата (Кг)
Модель устройства	4-рядный	6-рядный	4-рядный	6-рядный	4-рядный	6-рядный
CXH-15DB	16,6	22,3	18,5	23.1	320	332
CXH-20DB	22,5	29,7	27,8	32,8	350	362
CXH-25DB	28,2	37,1	34,5	41,5	410	424
CXH-30DB	33,9	44,5	42,2	49,3	440	455
CXH-40DB	45,1	59,2	55,8	63,5	470	490
CXH-50DB	56,3	74,3	69,5	81,2	490	510
CXH-60DB	67,6	89,6	83,5	96,4	550	573
CXH-70DB	78,9	103,5	98	113,2	630	667
CXH-80DB	90,6	118,8	112	130,5	710	744
CXH-90DB	101,4	133,5	121,2	144,3	820	858
CXH-100DB	112,6	148,3	140	162,5	950	990
CXH-120DB	135,2	178,1	168,5	195,2	1050	1090
CXH-150DB	168,9	223,4	205,2	242,3	1280	1324

Примечания:
(1) Расход свежего воздуха = расход вытяжного воздуха = номинальный расход воздуха.
(2) Эффективность рекуперации энтальпии основана на следующих условиях эксплуатации: Лето — температура по сухому термометру наружного воздуха 33°C, относительная влажность 80%, температура по сухому термометру в помещении 26°C, относительная влажность 50%; Зима — температура по сухому термометру наружного воздуха 0°C, относительная влажность 30 %, температура по сухому термометру в помещении 20°C, относительная влажность 60 %. Если условия эксплуатации изменятся, фактическая эффективность может выйти за пределы установленного диапазона эффективности восстановления энтальпии.
(3) Охлаждение: температура воды на входе 7°C, температура воды на выходе 12°C; Отопление: температура воды на входе 60°С, температура воды на выходе 50°С.
(4) Это только для справки.
